 PFAシングルステージ(1層式)フィルターホルダー


サビレックスのPFAフィルターホルダーは、半導体製造工程などの クリーンルーム環境評価測定の集塵や、ライン中のろ過などに最適です。 PFAフィルターホルダーにセットするメンブレンフィルター(別売)には 各種サイズがあり、フィルターホルダーに接続するチューブを取り外さずに 交換できます。また、各種構成部品を組み合わせることで独自の PFAフィルターホルダーを構成可能です。安全のためフィルターホルダーの 組み立てには締付用レンチをご使用下さい。
品番 メンブレン径 接続口 接続部タイプ 接続可能チューブ径
401-20-25-50-20-2 25mm 注入口 フェルールナット 外径1/8"チューブ
注出口 フェルールナット 外径1/8"チューブ
401-21-25-50-21-2 25mm 注入口 フェルールナット 外径1/4"チューブ
注出口 フェルールナット 外径1/4"チューブ
401-21-47-10-21-2 47mm 注入口 フェルールナット 外径1/4"チューブ
注出口 フェルールナット 外径1/4"チューブ
401-21-47-30-21-2 47mm 注入口 フェルールナット 外径1/4"チューブ
注出口 フェルールナット 外径1/4"チューブ
401-31-47-10-31-2 47mm 注入口 - 1/4"MNPTねじ
注出口 - 1/4"MNPTねじ
401-21-50-31-21-2 50mm 注入口 フェルールナット 外径1/4"チューブ
注出口 フェルールナット 外径1/4"チューブ
401-21-50-11-21-2 50mm 注入口 フェルールナット 外径1/4"チューブ
注出口 フェルールナット 外径1/4"チューブ
401-43-50-31-43-2 50mm 注入口 フェルールナット 外径1/2"チューブ
注出口 フェルールナット 外径1/2"チューブ
401-43-50-11-43-2 50mm 注入口 フェルールナット 外径1/2"チューブ
注出口 フェルールナット 外径1/2"チューブ
401-43-90-40-43-2 90mm 注入口 フェルールナット 外径1/2"チューブ
注出口 フェルールナット 外径1/2"チューブ
401-44-90-40-44-2 90mm 注入口 フェルールナット 外径5/8"チューブ
注出口 フェルールナット 外径5/8"チューブ

 PFAマルチステージ(多層式)フィルターホルダー


サビレックスのPFAマルチステージフィルターホルダーは、いずれも メンブレン径47mmで、2層・3層・4層の3種類がございます。PFAフィルター ホルダーは、半導体製造工程などのクリーンルーム環境評価測定の集塵や、 ライン中のろ過などに最適です。PFAフィルターホルダーにセットする メンブレンフィルター(別売)は、フィルターホルダーに接続するチューブを 取り外さずに交換できます。また、各種構成部品を組み合わせることで 独自のPFAフィルターホルダーを構成可能です。安全のためフィルターホルダー の組み立てには締付用レンチをご使用下さい。
PFAツーステージフィルターホルダー
品番 メンブレン径 接続口 接続部タイプ 接続可能チューブ径
402-10-47-22-21-2 47mm 注入口 オープン 外径1/4"チューブ
注出口 フェルールナット 外径3/8"チューブ
402-10-47-22-22-2 47mm 注入口 オープン 径1-1/2"
注出口 フェルールナット 外径3/8"チューブ
402-21-47-22-21-2 47mm 注入口 フェルールナット 外径1/4"チューブ
注出口 フェルールナット 外径1/4"チューブ
402-31-47-22-31-2 47mm 注入口 MNPTねじ 外径1/4"
注出口 MNPTねじ 外径1/4"
402-10-47-22-31-2 47mm 注入口 オープン 径1-1/2"
注出口 MNPTねじ 外径1/4"


PFAスリーステージフィルターホルダー
品番 メンブレン径 クランプ材質 接続部タイプ 接続可能チューブ径
403-10-47-22-21-2 47mm 注入口 オープン 径1-1/2"
注出口 フェルールナット 外径1/4"チューブ
403-10-47-22-22-2 47mm 注入口 オープン 径1-1/2"
注出口 フェルールナット 外径3/8"チューブ
403-21-47-22-21-2 47mm 注入口 フェルールナット 外径1/4"チューブ
注出口 フェルールナット 外径1/4"チューブ
403-31-47-22-31-2 47mm 注入口 MNPTねじ 外径1/4"
注出口 MNPTねじ 外径1/4"
403-10-47-22-31-2 47mm 注入口 オープン 径1-1/2"
注出口 MNPTねじ 外径1/4"


PFAフォーステージフィルターホルダー
品番 メンブレン径 クランプ材質 接続部タイプ 接続可能チューブ径
404-10-47-22-21-2 47mm 注入口 オープン 径1-1/2"
注出口 フェルールナット 外径1/4"チューブ
404-10-47-22-22-2 47mm 注入口 オープン 径1-1/2"
注出口 フェルールナット 外径3/8"チューブ
404-21-47-22-21-2 47mm 注入口 フェルールナット 外径1/4"チューブ
注出口 フェルールナット 外径1/4"チューブ
404-31-47-22-31-2 47mm 注入口 MNPTねじ 外径1/4"
注出口 MNPTねじ 外径1/4"
404-10-47-22-31-2 47mm 注入口 オープン 径1-1/2"
注出口 MNPTねじ 外径1/4"

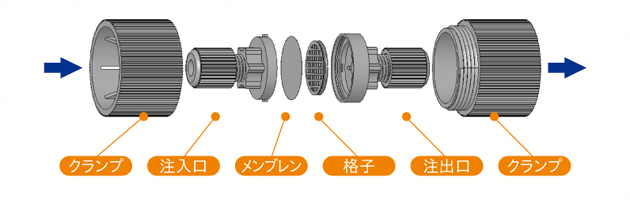

 メンブレン径25mmフィルターホルダー組合せ用構成部品
メンブレン径25mmフィルターホルダーには下記の構成部品があります。
・注入口
・格子
・メンブレン
・注出口(格子別売り)
・クランプ
品番 構成部品名 部品名
410-31-25 注入口 メンブレン径25mmフィルターホルダー用、1/4"MNPTねじ
410-11-25 注入口 メンブレン径25mmフィルターホルダー用、径2-1/2"オープンタイプ
410-21-25 注入口 メンブレン径25mmフィルターホルダー用、外径1/4"チューブ用
410-20-25 注入口 メンブレン径25mmフィルターホルダー用、外径1/8"チューブ用
411-31-25 注出口 メンブレン径25mmフィルターホルダー用、1/4"MNPTねじ
411-21-25 注出口 メンブレン径25mmフィルターホルダー用、外径1/4"チューブ用
411-20-25 注出口 メンブレン径25mmフィルターホルダー用、外径1/8"チューブ用
414-25 格子 メンブレン径25mmフィルターホルダー用
412-50-25 PVDF製
クランプアセンブリー
メンブレン径25mmフィルターホルダー用、青+白
412-52-25 PVDF製
クランプアセンブリー
メンブレン径25mmフィルターホルダー用、青
412-51-25 PVDF製
クランプアセンブリー
メンブレン径25mmフィルターホルダー用、白

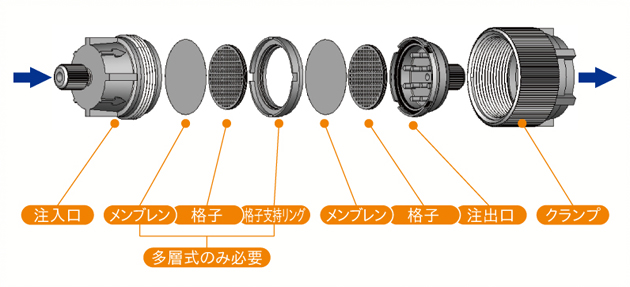

 メンブレン径47mmフィルターホルダー組合せ用構成部品
メンブレン径47mmフィルターホルダーには下記の構成部品があります。多層式フィルターホルダーを構成する際には、2層・3層・4層の各層に合わせたクランプと格子および格子支持リングをお選び下さい。
・注入口
・格子
・格子支持リング
・メンブレン
・注出口(格子別売り)
・クランプ
品番 組み合わせ用
構成部品
部品名
410-43-47 注入口 メンブレン径47mmフィルターホルダー用、外径1/2"(長さ1")チューブタイプ
410-31-47 注入口 メンブレン径47mmフィルターホルダー用、1/4"MNPTねじ
410-41-47 注入口 メンブレン径47mmフィルターホルダー用、外径1/4"(長さ1")チューブタイプ
410-10-47 注入口 メンブレン径47mmフィルターホルダー用、径1-1/2"オープンタイプ
410-12-47 注入口 メンブレン径47mmフィルターホルダー用、径3-1/2"(長さ1")オープンタイプ
410-42-47 注入口 メンブレン径47mmフィルターホルダー用、外径3/8"(長さ1")チューブタイプ
410-21-47 注入口 メンブレン径47mmフィルターホルダー用、外径1/4"チューブ用
410-22-47 注入口 メンブレン径47mmフィルターホルダー用、外径3/8"チューブ用
411-43-47 注出口 メンブレン径47mmフィルターホルダー用、外径1/2"(長さ1")チューブタイプ
411-31-47 注出口 メンブレン径47mmフィルターホルダー用、1/4"MNPTねじ
411-41-47 注出口 メンブレン径47mmフィルターホルダー用、外径1/4"(長さ1")チューブタイプ
411-42-47 注出口 メンブレン径47mmフィルターホルダー用、外径3/8"(長さ1")チューブタイプ
411-21-47 注出口 メンブレン径47mmフィルターホルダー用、外径1/4"チューブ用
411-22-47 注出口 メンブレン径47mmフィルターホルダー用、外径3/8"チューブ用
414-47 格子 メンブレン径47・50mmフィルターホルダー用
413-47 格子支持リング メンブレン径47mm多層式フィルターホルダー用
412-10-47 PFA製クランプ メンブレン径47mmフィルターホルダー用、橙色
412-30-47 Tefzel(R)製クランプ メンブレン径47mmフィルターホルダー用、黒色
412-22-47 PFA製クランプ メンブレン径47mm多層式フィルターホルダー用、灰色

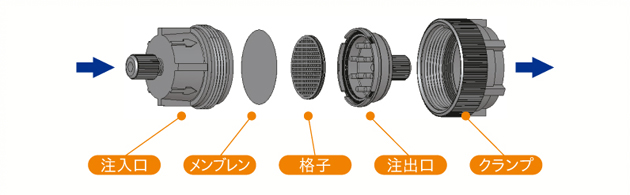

 メンブレン径50mmフィルターホルダー組合せ用構成部品
メンブレン径50mmフィルターホルダーには下記の構成部品があります。
・注入口
・格子
・メンブレン
・注出口(格子別売り)
・クランプ
品番 組み合わせ用
構成部品
部品名
410-43-50 注入口 メンブレン径50mmフィルターホルダー用、外径1/2"(長さ1")チューブタイプ
410-31-50 注入口 メンブレン径50mmフィルターホルダー用、1/4"MNPTねじ
410-10-50 注入口 メンブレン径50mmフィルターホルダー用、径1-1/2"オープンタイプ
410-42-50 注入口 メンブレン径50mmフィルターホルダー用、外径3/8"(長さ1")チューブタイプ
410-21-50 注入口 メンブレン径50mmフィルターホルダー用、外径1/4"チューブ用
410-22-50 注入口 メンブレン径50mmフィルターホルダー用、外径3/8"チューブ用
411-43-50 注出口 メンブレン径50mmフィルターホルダー用、外径1/2"(長さ1")チューブタイプ
411-31-50 注出口 メンブレン径50mmフィルターホルダー用、1/4"MNPTねじ
411-42-50 注出口 メンブレン径50mmフィルターホルダー用、外径3/8"(長さ1")チューブタイプ
411-21-50 注出口 メンブレン径50mmフィルターホルダー用、外径1/4"チューブ用
411-22-50 注出口 メンブレン径50mmフィルターホルダー用、外径3/8"チューブ用
414-47 格子 メンブレン径47・50mmフィルターホルダー用
412-11-50 PFA製クランプ メンブレン径50mmフィルターホルダー用、緑色

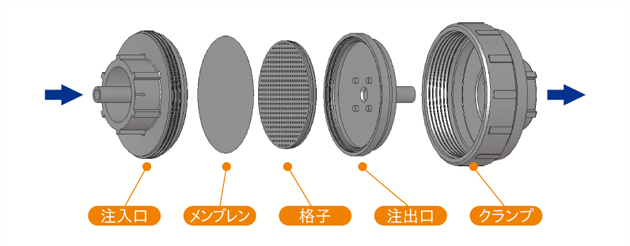

 メンブレン径90mmフィルターホルダー組合せ用構成部品
メンブレン径90mmフィルターホルダーには下記の構成部品があります。
・注入口
・格子
・メンブレン
・注出口(格子別売り)
・クランプ
品番 組み合わせ用
構成部品
部品名
410-43-90 注入口 メンブレン径90mmフィルターホルダー用、外径1/2"(長さ1")チューブタイプ
410-10-90 注入口 メンブレン径90mmフィルターホルダー用、径1-1/2"オープンタイプ
410-44-90 注入口 メンブレン径90mmフィルターホルダー用、外径5/8"(長さ1")チューブタイプ
410-23-90 注入口 メンブレン径90mmフィルターホルダー用、外径1/2"チューブ用
410-25-90 注入口 メンブレン径90mmフィルターホルダー用、外径3/4"チューブ用
411-43-90 注出口 メンブレン径90mmフィルターホルダー用、外径1/2"(長さ1")チューブタイプ
411-44-90 注出口 メンブレン径90mmフィルターホルダー用、外径5/8"(長さ1")チューブタイプ
411-23-90 注出口 メンブレン径90mmフィルターホルダー用、外径1/2"チューブ用
411-25-90 注出口 メンブレン径90mmフィルターホルダー用、外径3/4"チューブ用
414-90 格子 メンブレン径90mmフィルターホルダー用
412-40-90 Ultem(R)製クランプ メンブレン径90mmフィルターホルダー用、ベージュ色

 メンブレン
サビレックスのメンブレンは純度の高いPTFE製で、フィルターホルダー以外のフィルターとしても使用可能です。化学・生物学的に不活性で溶剤・酸・塩基に適応します。疎水性で、大気中に浮遊する粒子やガスろ過、水蒸気を含む気体などにも有効です。
品番 径(mm) 材質 孔サイズ
450-09-3 9ml PTFE製メンブレン 1〜2ミクロン孔
450-25-1 25ml PTFE製メンブレン 0.2ミクロン孔
450-25-2 25ml PTFE製メンブレン 0.45ミクロン孔
450-25-3 25ml PTFE製メンブレン 1〜2ミクロン孔
450-25-4 25ml PTFE製メンブレン 5〜6ミクロン孔
450-47-1 47ml PTFE製メンブレン 0.2ミクロン孔
450-47-2 47ml PTFE製メンブレン 0.45ミクロン孔
450-47-3 47ml PTFE製メンブレン 1〜2ミクロン孔
450-47-4 47ml PTFE製メンブレン 5〜6ミクロン孔
450-50-1 50ml PTFE製メンブレン 0.2ミクロン孔
450-50-2 50ml PTFE製メンブレン 0.45ミクロン孔
450-50-3 50ml PTFE製メンブレン 1〜2ミクロン孔
450-50-4 50ml PTFE製メンブレン 5〜6ミクロン孔
450-90-3 90ml PTFE製メンブレン 1〜2ミクロン孔
450-90-4 90ml PTFE製メンブレン 5〜6ミクロン孔

 PFAフィルターホルダー関連製品
サビレックスにはPFAフィルターホルダーの性能を最大限に引き出すための様々な 関連PFA製品がございます。
品番 品名
730-0056 メンブレン径47・50・90mmフィルターホルダー締付用レンチセット
730-0059 6"ラテックスゴムグリッパー
730-0066 30mmストッパー#6テーパー
730-0076 33.3mmストッパー#7テーパー
730-0086 37.3mmストッパー#8テーパー

Nomex(R)・Tefzel(R)・Teflon(R)は、DuPont社の登録商標です。
Ultem(R)は、SABIC Innovative Plastics IP B.V.の登録商標です。
Staedler(R)は、STAEDTLER Mars GmbH & Co. KG.の登録商標です。
